Сигнальные столбики, отбойники, напольная, вертикальная разметка, знаки безопасности, планы эвакуации для производства ООО «Лето Групп» в Тульской области

В течение лета и осени 2021 года наша компания выполнила работы по оборудованию производственных помещений завода по глубокой переработке куриного яйца ООО «Лето Групп» следующих элементов безопасности:

1. Колесоотбойники: металлические сигнальные столбики и угловые отбойники.
2. Напольная и вертикальная разметка.
3. Оборудование помещений для МГН (маломобильных групп населения, инвалидов).
4. Планы эвакуации и знаки безопасности.

1. Колесоотбойники: металлические сигнальные столбики и угловые отбойники

Для исключения случайного повреждения складской техникой дверей и ворот, исключения непреднамеренной порчи имущества и исключения травматизма персонала были изготовлены и смонтированы элементы безопасности — металлические столбики и отбойники различной формы (колесоотбойники).

В перечень элементов безопасности вошли:

• Столб стальной — 202 шт.;
  • d-108 мм,
  • h-800 мм,
  • с фланцем усиленным d-200 мм.
• Отбойник Г-образный металлический угловой — 4 шт.:
  • 600х600 мм,
  • h-500 мм,
  • d-76 мм,
  • на усиленных опорах с фланцем 150х150 мм.

Фото рабочих процессов изготовления колесоотбойников

Ниже можно увидеть фотографии рабочих процессов изготовления колесоотбойников (металлических сигнальных столбиков).

Фото трубчатых заготовок под стальные сигнальные столбики

Фото приваренных усиленных опор с фланцем на металлических сигнальных столбиках

Фото готовых к покраске металлических сигнальных столбиков

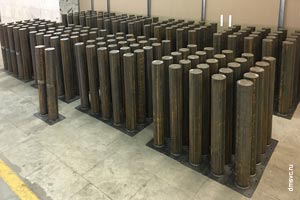

Фото всей партии металлических сигнальных столбиков для завода ООО «Лето Групп»

Колесоотбойники выкрашены в сигнальный желтый и контрастный черный цвет

В соответствии с ГОСТ 12.4.026-2015 «Система стандартов безопасности труда (ССБТ). Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний (с Поправками, с Изменением № 1)» колесоотбойники выкрашены в сигнальный желтый цвет и контрастный черный цвет.

Покраска осуществлена методом порошкового напыления. Крепление к полу столбиков и отбойников осуществлено клиновыми анкерами 12х150 мм.

Фото покрашенного колесоотбойника в сигнальный желтый цвет и контрастный черный цвет

Фото покрашенных и готовых к отправке на объект колесоотбойников (металлических сигнальных столбиков)

Фото покрашенных угловых отбойников в желтый и черный цвета

Фото упакованных в пленку и подготовленных к отправке на объект колесоотбойников (металлических угловых отбойников и сигнальных столбиков)

Фото установленного у проезда металлического колесоотбойника (металлического сигнального столбика)

Фото установленных у дверей колесоотбойников (металлических сигнальных столбиков)

Фото напольной разметки и полосатых металлических сигнальных столбиков на предприятии ООО «Лето Групп»

Фото смонтированных у проезда спецтехники желто-черных полосатых металлических сигнальных столбиков

2. Напольная и вертикальная разметка

Для обозначения путей движения персонала и техники, обозначения границ стационарного оборудования, выделения опасных и безопасных зон, мест незагромождения на предприятии ООО «Лето Групп» была нанесена напольная и вертикальная разметка в соответствии с проектом.

• Разметка нанесена износостойкой акриловой краской для бетонных и полимерных полов.
• Линии и элементы разметки сверху покрыты упрочняющим лаком для увеличения срока службы разметки.
• Вертикальной разметкой сигнальной световозвращающей лентой обозначены габариты ворот в зонах погрузки-разгрузки.
• Специальной разметкой обозначены места незагромождения перед объектами систем пожаротушения и пожарной сигнализации, перед эвакуационными выходами, перед лестницами и элетрощитовыми, в которых находятся тумблеры обесточивания помещений и оборудования.
• Пути передвижения персонала обозначены пешеходными дорожками шириной не менее 800 мм, напольными знаками (пиктограммами) с изображением пешехода.
• Пути передвижения техники ограничены желтыми линиями и визуализированы напольными знаками (пиктограммами) с изображением погрузчика.
• Складские стеллажи размечены желтой линией шириной 100 мм.
• Перед выездами из одного помещения в другое нанесены так называемые СТОП-линии с надписями «СТОП», предписывающие обязательную остановку водителям складской техники.

Фото рабочих процессов изготовления и финальные фото напольной и вертикальной разметки

Перед началом работ по нанесению напольной разметки на бетонные полы предприятия ООО «Лето Групп» был нанесен скотч. Эта работа производилась для достижения линейности и четкости контуров линий, исключения напыления краски на участки полов, не предназначенные для разметки.

Эта технология называется разметкой «под скотч», которая заключается в предварительном оклеивании контура линий разметки двойной ограничительной полосой бумажной малярной клеящейся ленты (скотча), после чего производится окрашивание и последующий демонтаж полосы малярной ленты (скотча).

Фото предварительного оклеивания контуров линий будущей разметки ограничительными полосками бумажной малярной клеящейся ленты (скотча)

Фото контуров линий будущей разметки на полах предприятия ООО «Лето Групп», оклеенных ограничительными полосками бумажного малярного скотча

Фото разметочной машины HYVST SPLM 800 для нанесения напольной разметки на предприятии ООО «Лето Групп»

Фото нанесения напольной разметки «под скотч» на бетонные полы предприятия ООО «Лето Групп»

Фото нанесенных желтых линий напольной разметки, обозначающих пути движения персонала на предприятии

Фото напольной разметки путей движения персонала, пешеходных дорожек, установленных колесоотбойников на предприятии ООО «Лето Групп»

Фото напольной разметки пешеходных дорожек для обозначения путей движения персонала, переходов на путях движения складской техники, сигнальных столбиков у ворот

Фото четких контуров желтых линий напольной разметки на предприятии ООО «Лето Групп»

Фото четких контуров желтых линий напольной разметки для обозначения переходов движения персонала на путях движения складской техники

Фото напольной разметки пути передвижения персонала с напольными знаками (пиктограммами) пешехода

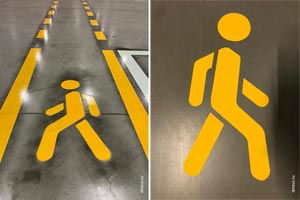

Фото напольной разметки с напольными знаками (пиктограммами) пешехода на предприятии ООО «Лето Групп»

Фото напольного знака стрелки на бетонном полу, показывающего направление движения погрузчика

Фото напольного знака (пиктограммы) с изображением погрузчика на пути передвижения техники

Фото специальной разметки на полу (полосатого красно-белого квадрата), обозначающего место незагромождения перед пожарным щитом

Фото специальной разметки на полу (полосатого красно-белого квадрата), обозначающего место незагромождения перед щитом пожарной сигнализации

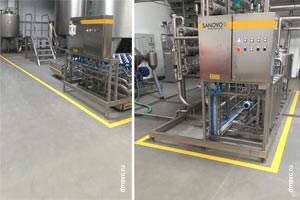

Фото зон производственного оборудования, размеченных желтыми линиями напольной разметки

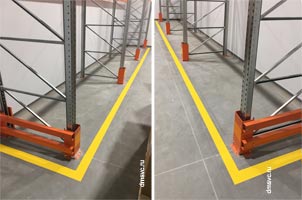

Фото зон складских стеллажей, размеченных желтыми линиями напольной разметки

Фото специальной разметки (полосатые желто-черные прямоугольники) для обозначения мест незагромождения перед элетрощитовыми

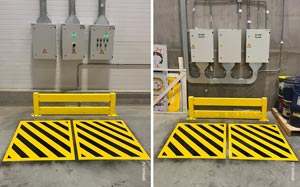

Фото специальной черно-желтой разметки для обозначения мест незагромождения перед элетрощитовыми с тумблерами обесточивания помещений и оборудования

Фото специальной желто-черной разметки для обозначения места незагромождения перед эвакуационным выходом из помещения

Фото напольной разметки СТОП-линий с надписями «СТОП», предписывающих обязательную остановку складской техники перед выездами из одного помещения в другое

Фото желтых линий и пиктограммы пешехода для обозначения пути движения персонала, белыми линиями напольной разметки обозначены зоны временного хранения продукции

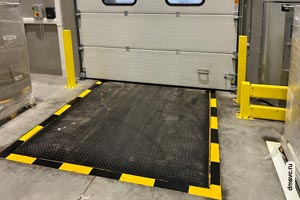

Фото желто-черной полосатой разметки для обозначения линии ограничения опасной зоны лифта для погрузки-разгрузки транспорта

Заказчику на заметку
Нанесение напольной разметки на складах, цехах и производствах в Москве, Московской области и в других регионах

3. Оборудование помещений для маломобильных групп населения (МГН), инвалидов

В рамках реализации требований свода правил СП 59.13330.2016 «Доступность зданий и сооружений для маломобильных групп населения. Актуализированная редакция СНиП 35-01-2001» выполнены работы по оснащению помещений оборудованием для маломобильных групп населения (МГН), инвалидов-колясочников:

• В помещениях завода ООО «Лето Групп» произведен монтаж тактильной плитки из нержавеющей стали и тактильной ленты на ступенях.
  В соответствии с проектом, предоставленным заказчиком на напольные покрытия помещений завода, смонтирована тактильная плитка из нержавеющей стали, обеспечивающая помощь в ориентации в пространстве сотрудникам и посетителям с нарушением зрения (слабовидящих).
• На ступени смонтирована тактильная лента.
• На стеклянные двери смонтированы знаки безопасности — желтые круги.
• В специализированных туалетах для маломобильных групп населения произведена установка поручней из нержавеющей стали и систем вызова для инвалидов.

Фото рабочих процессов оборудования помещений для маломобильных групп населения (МГН)

Ниже можно увидеть фото монтажа тактильной плитки из нержавеющей стали на полу помещений завода ООО «Лето Групп», а также фото специализированных туалетов для маломобильных групп населения, оборудованных поручнями из нержавеющей стали, и системами вызова для инвалидов.

Фото поручней из нержавеющей стали в упаковочной ленте для монтажа в туалетах

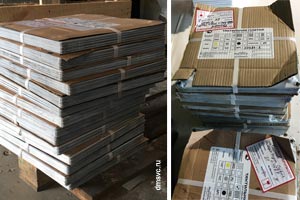

Фото упаковок с тактильной плиткой для компании «Дизайн-Медиа Сервис» в цеху и на складе

Фото монтажа тактильной плитки на напольные покрытия помещений завода ООО «Лето Групп»

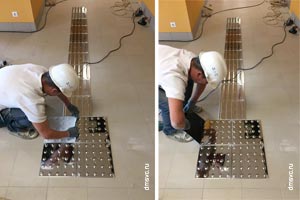

Фото монтажа тактильной плитки из нержавеющей стали на полу помещений завода ООО «Лето Групп»

Фото выполненного монтажа тактильной плитки из нержавеющей стали на полу в коридоре

Фото специализированных туалетов для маломобильных групп населения, оборудованных поручнями из нержавеющей стали и системами вызова для инвалидов

4. Планы эвакуации и знаки безопасности

Для обеспечения выполнения законодательства РФ по пожарной безопасности, охране труда и промышленной безопасности в помещениях предприятия ООО «Лето Групп» произведены следующие работы:

• изготовление и монтаж знаков безопасности, информационных указателей,
• разработаны, изготовлены и смонтированы планы эвакуации.

Для выполнения мероприятий пожарной безопасности в соответствии с ГОСТ Р 12.2.143-2009 «Система стандартов безопасности труда. Системы фотолюминесцентные эвакуационные. Требования и методы контроля» были разработаны этажные и локальные планы эвакуации.

Особенности изготовления

• Планы эвакуации были напечатаны на маркированной пленке и оформлены алюминиевым профилем.
• На двери помещений, на ворота и стены в требуемых местах размещены предупреждающие, запрещающие и предписывающие знаки безопасности.
• Знаки безопасности изготовлены в самоклеящемся варианте на пленке и на жестком основании из ПВХ пластика.

Фото планов эвакуации для завода «Лето Групп» по глубокой переработке куриного яйца

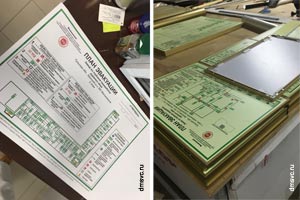

Фото изготовленных планов эвакуации для завода по глубокой переработке куриного яйца

Фото изготовленных и установленного плана эвакуации для склада завода по глубокой переработке куриного яйца

Работы выполнены в полном объеме и точно в срок

Все представленные выше работы по оборудованию производственных помещений выполнены в полном объеме, в установленные сроки, в соответствии с договорными обязательствами.
